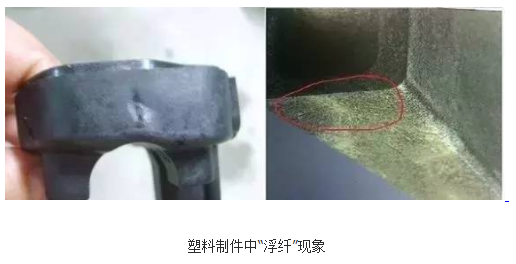

由于塑料熔體在流動(dòng)過程中受到螺桿、噴嘴、流道及澆口的摩擦剪切力作用，會(huì)造成局部粘度的差異，同時(shí)又會(huì)破壞玻纖表面的界面層，熔體粘度愈小，界面層受損愈嚴(yán)重，玻纖與樹脂之間的粘結(jié)力也愈小，當(dāng)粘結(jié)力小到一定程度時(shí)，玻纖便會(huì)擺脫樹脂基體的束縛，逐漸向表面積累而外露
在塑料熔體流動(dòng)過程中，由于玻纖與樹脂的流動(dòng)性有差異，而且質(zhì)量密度也不同，使兩者具有分離的趨勢，玻纖浮向表面，樹脂沉向內(nèi)里,于是形成了玻纖外露的現(xiàn)象。
（3）噴泉效應(yīng)
尼龍熔體注入型模時(shí)，會(huì)形成“噴泉”效應(yīng)，即玻纖會(huì)由內(nèi)部向外表流動(dòng)，與型腔表面接觸，由于模具型面溫度較低，質(zhì)量輕冷凝快的玻纖被瞬間凍結(jié)，若不能及時(shí)被熔體充分包圍，就會(huì)外露而形成“浮纖”。
因此，“浮纖”現(xiàn)象的形成，不僅與塑料材料組成和特性有關(guān)，而且與成型加工過程有關(guān)，有著較大的復(fù)雜性和不確定性。
玻纖增強(qiáng)尼龍出現(xiàn)“浮纖”的解決方案
在實(shí)際生產(chǎn)中，有各種用于改善“浮纖”現(xiàn)象的措施。
（1）改善玻纖與尼龍的相容性

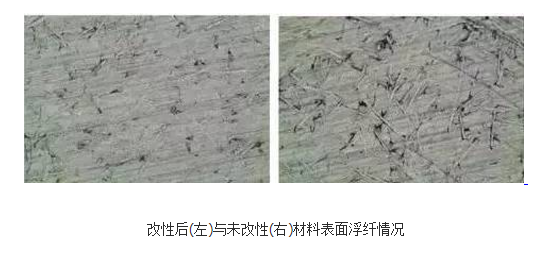

在成型材料中加入相容性、分散劑和潤滑劑等添加劑，包括硅烷偶聯(lián)劑、馬來酸酐接枝相容劑、脂肪酸類潤滑劑及一些國產(chǎn)或進(jìn)口的防玻纖外露劑等，通過這些添加劑來改進(jìn)玻纖與樹脂間的相容性，提高分散相的均勻性，增加界面粘結(jié)強(qiáng)度，減少玻纖與樹脂的分離，從而改善玻纖外露現(xiàn)象。如研究表明，在基體中添加相容劑，改性后材料玻纖在基體中相容性較未添加材料明顯提高。
（2）改善成型工藝條件
在增加速度之后，玻纖和塑料雖然存在流速不同，但相對于高速射膠而言，這個(gè)相對速度差的比例就小了。
b.升高模具溫度
這個(gè)作用是最大的，增高模具溫度，就是為了減少玻纖和模具接觸阻力，讓玻纖和塑料的速度差盡量變小。并且讓塑料流動(dòng)時(shí)的中間熔融層盡量厚，讓兩邊的表皮層盡量薄，這樣就好像光滑的河岸無法留住樹枝一樣的道理。RHCM就是利用這個(gè)原理來做到外觀無浮纖的。
c.降低螺桿計(jì)量段的溫度，減少溶膠量
這是讓塑料和玻纖分離的可能性盡量降低，一般來講對于浮纖影響最小，在實(shí)際操作中效果不大。但是，這個(gè)可以很好的解決燒焦。這是因?yàn)樵黾硬＠w后，所以很容易堵住排氣通道，所以在最后很難排氣，并且玻纖在高壓高氧氣體環(huán)境中是很容易燃燒的。
（3）模具方面
將產(chǎn)品外觀面刻意做成亞光面或蝕紋面，減少玻纖外露的視覺反應(yīng)。
