聚酰胺樹脂（polyamide），簡稱PA，俗稱尼龍（Nylon）

一、主要命名法：



      根據各個重復的酰胺基團的碳原子數。命名的第一位數是指二元胺的碳原子數，后面的數是指二元羧酸的碳原子數。



二、尼龍的種類：

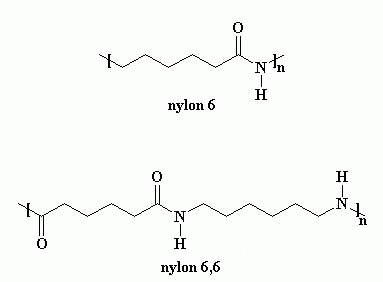

      1.尼龍-6（PA6）尼龍-6，又稱聚酰胺-6，即聚己內酰胺。呈半適明或不適明的乳白樹脂。

      2.尼龍-66（PA66）尼龍-66，又稱聚酰胺-66，即聚己二酰（酸）己二胺。

      3.尼龍-1010（PA1010）尼龍-1010，又稱聚酰胺-1010，即聚葵二酰葵二胺。尼龍-1010是以蓖麻油為基礎原料而制得的，是我國特有的品種。其最大的特點是具有高度延展性，可牽伸至原長的3-4倍，而且拉伸強度高，沖擊性和低溫性優良，-60℃下不脆。

      4.尼龍-610（PA-610）尼龍-610，又稱聚酰胺-610，即聚葵二酰己二胺。呈半透明奶白色。其強度介于尼龍-6與尼龍-66之間。比重小，結晶性較低，對水、濕度影響較小，尺寸穩定性好，能自熄。用于精密塑料配件，輸油管、容器、繩索、傳送帶、軸承、襯墊、電氣電子中的絕緣材料和儀表殼。

      5.尼龍-612（PA-612）尼龍-612，又稱聚酰胺-612，即聚十二烷酰己二胺。PA-612是一種韌性較好的尼龍，熔點比PA66低而柔軟，其耐熱性和PA6差不多，但耐水解性和尺寸穩定性優良，吸水率低。最主要的用途就是做牙刷的單絲剛毛。

      6.尼龍-11（PA-11）尼龍-11，又稱聚酰胺-11，即聚十一內酰胺。呈白色半透明體。其突出的特點是熔融溫度低而加工溫度寬，吸水性低，低溫性能良好，可在-40℃-120℃保持良好的柔韌性。主要用于汽車輸油管、制動系統軟管、光纖電端包覆、包裝薄膜、日用品等。

      7.尼龍-12（PA-12）尼龍-12，又稱聚酰胺-12，即聚十二酰胺。它類似尼龍-11，但其密度、熔點和吸水率比尼龍-11低。由于其含有較大量的增韌劑而具有聚酰胺和聚烯烴相結合的性能。其突出的特點是分解溫度高，吸水性低，耐低溫性能優良。主要用于汽車輸油管、儀表板、油門踏板、剎車軟管，電子電器的消聲部件、電纜護套。

      8.尼龍-46（PA-46）尼龍-46，又稱聚酰胺-46，即聚己二酰丁二胺。其突出的特點是具有高結晶度，耐高溫、高剛性，高強度。主要用于汽車發動機及周邊部件，如缸蓋、油缸底座、油封蓋、變速器。

      9.尼龍-6T（PA-6T）尼龍-6T，又稱聚酰胺-6T，即聚對苯二甲酰己二胺。其突出的特點是耐高溫（熔點為370℃，玻璃化溫度為180℃，可在200℃下長期使用），高強度、尺寸穩定，耐焊接性好。主要用于汽車部件，油泵蓋、空氣濾清器，耐熱電器部件如電線束接線板、熔斷器等。

      10.尼龍-9T（PA-9T）尼龍-9T，又稱聚酰胺-9T，即聚對苯二甲酰王二膠。其突出的特點是：吸水性小，吸水率為0.17%；耐熱性好（熔點為308℃，玻璃化溫度為126℃），其焊接溫度高達290℃。主要用于電子、電器、信息設備和汽車部件。

      11.透明尼龍（半芳香族尼龍）透明尼龍是無定形聚酰胺，化學名稱為：聚對苯二甲酰三甲基己二胺。對可見光的透過率達85%～90%。其以在尼龍成分中加入具有共聚和立體障礙的成分來抑制尼龍的結晶，從而產生非結晶和難結晶的結構，它保持了尼龍原有的強韌性，并得到透明的厚壁制品。透明尼龍的力學性能、電性能、機械強度和剛性與PC和聚砜幾乎屬于同一水平。

      12.聚對苯二甲酰對苯二胺（芳香族尼龍簡稱PPA）聚對苯二甲酰對苯二胺（Polyphthalamide）屬于高剛性聚合物，其分子結構具有高度的對稱性和規整性，大分子鏈之間有很強的氫鍵。該聚合物具有高強度、高模量、耐高溫、低密度、熱收縮性小、尺寸穩定性好等特點，能制成高強度、高模量纖維（杜邦公司的纖維商品名：Kevlar，是軍備防彈服材料）。

      13.單體澆鑄尼龍（monomer cast Nylon簡稱MC尼龍）MC尼龍是尼龍-6的一種，它與一般尼龍比較有以下特性：

A、機械性能更好：MC尼龍的相對分子量比一般尼龍（10000~40000）高一倍，約35000~70000，所以它強度高，韌性好，抗沖擊，耐疲勞和較好的抗輛變性。

B、具有一定的吸音性：MC尼龍有吸音功能，是防機械噪聲的較為經濟實用的材料，如用它制造齒輪。

C、具有良好的回彈性：MC尼龍制品彎曲不產生永久變形，保持強韌性，對受高沖擊負荷的條件是非常重要的特性D、具有更好耐磨性和自潤滑性；E、具有與其他材料不黏結的特性；F、比一般尼龍的吸水率低2~2.5倍，吸水速度較慢，制品尺寸穩定性也好于一般尼龍；

D、成型加工設備及模具簡單。可以直接澆鑄或者再經切削加工，特別適用于注塑機不易生產的大型件、多品種和小批量制品的生產。

      14.反應注塑尼龍（RIM尼龍）RIM尼龍是尼龍-6和聚酸的嵌段共聚物。聚疏的加入使RIM尼龍的韌性，特別是低溫韌性提高了，耐熱性優良，改善上油漆時烘烤溫度的能力。

      15、IPN尼龍

IPN（互穿聚合物網狀結構）尼龍具有和基本尼龍相似的機械性能，但在沖擊強度、耐熱性、潤滑性和加工性方面都有不同程度的提高。IPN尼龍樹脂由尼龍樹脂和含有帶乙烯基官能團或帶烷基官能團的硅樹脂的粒料摻混而成的摻混粒料。加工時，硅樹脂上兩種不同的官能團發生交聯反應，形成IPN的超高分子量硅樹脂，在基本尼龍樹脂里形成三維網狀結構。但交聯只是部分形成，制成品在存放期間會繼續進行交聯，直到完成。

      16、電鍍尼龍

電鍍尼龍是用礦物料填充改性，具有優異的強度、剛性、耐熱性和尺寸穩定性。它具有與電鍍ABS相同的外觀，但在性能上遠遠超過了電鍍ABS。

尼龍的電鍍工藝原理與ABS基本相同，即通過化學處理（蝕工藝）先使制品表面糙化，再使其吸附還原催化劑（催化工藝），然后再進行化學電鍍和電氣電鍍，使銅、鎳、鉻等金屬在制品表面成致密、均勻、堅韌和導電性的薄膜。

      17.聚酰亞胺（Polyimide簡稱PI）聚酰亞胺（PI）是主鏈上含有酰亞膠基團的聚合物，它具有很高的耐熱和耐輻射性，在高溫下具有不燃燒、耐磨、尺寸穩定性好，但是加工性差。

脂肪族聚酰亞胺（PI）：實用性差；芳香族聚酰亞胺（Pl）：具有實用性（以下介紹只針對芳香族PI）。

A、PI耐熱性：分解溫度500℃~600℃

（有些品種能在555℃下短時間內保持各物性，在333℃下長期使用）；B、PI耐極低熱溫：在-269℃的液氨氣中不會破裂；C、Plh學強度：未增強的彈性模量：3~4GPa；纖維增強后：200GPa；在260℃以上，拉伸的變化比鋁還慢；D、PI耐輻照性：在高溫、真空、輻照下穩定，揮發物少。輻照后強度保持率高；E、PI介電性能：

a、介電常數：3.4

b、介電損耗：10-3

c、介電強度：100~300KV/mm d、體積電阻率：1017

F、Pl抗運變性：在高溫下，變速度比鋁小；

G、摩擦性能：在干態下PIVS金屬對摩時，可以向對摩面轉移，起自潤滑作用，并且動摩擦系數與靜摩擦系數很接近，防止爬行的能力好。

H、缺點：價格高，限制了在普通民用工業的應用。

所有的聚酰胺都有一定的吸濕性，水在聚酰胺中起到增塑劑的作用，吸水后大部分機械性能和電性能降低，但韌性和斷裂伸長率提高。
