膠原料PA6PA66PA46PA12等尼龍的特點，尼龍(Nylon,Polyamide,簡稱PA)是指由聚酰胺類樹脂構成的塑料。此類樹脂可由二元胺與二元酸通過縮聚制得，也可由氨基酸脫水后形成的內酰胺通過開環聚合制得，與PS、PE、PP等不同，PA不隨受熱溫度的升高而逐漸軟化，而是在一個靠近熔點的窄的溫度范圍內軟化，熔點很明顯，熔點：215-225℃。溫度一旦達到就出現流動。

     PA的品種很多，主要有PA6、PA66、PA610、PA11、PA12、PA1010、PA612、PA46、PA6T、PA9T、MXD-6芳香醯胺等。以PA6、PA66、PA610、PA11、PA12最為常用。

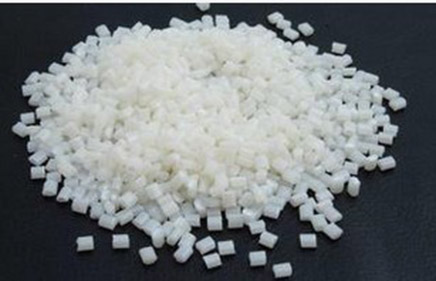

     尼龍類工程塑料外觀上都呈現為角質、韌性、表層光亮、白色（或乳白色）或微黃色、透明或半透明的結晶性樹脂，它容易被著成任一種顏色。作為工程塑料的尼龍分子量一般為1.5-3萬。它們的密度均稍大于1，密度：1.14-1.15g／cm3。拉伸強度：＞60.0Mpa。伸長率：＞30%。彎曲強度：90.0Mpa。缺口沖擊強度：(KJ／m2)＞5。尼龍的收縮率為1%~2%。需注意成型后吸濕的尺寸變化。吸水率100%相對吸濕飽和時能吸8%.使用溫度可－40～105℃之間。熔點：215-225℃。合適壁厚2-3.5mm。PA的機械性能中如抗拉抗壓強度隨溫度和吸濕量而改變，所以水相對是PA的增塑劑，加入玻纖后，其抗拉抗壓強度可提高2倍左右，耐溫能力也相應提高，PA本身的耐磨能力非常高，所以可在無潤滑下不停操作，如想得到特別的潤滑效果，可在PA中加入硫化物。

     PA性能的主要優點有：
     1.機械強度高，韌性好，有較高的抗拉、抗壓強度。比拉伸強度高于金屬，比壓縮強度與金屬不相上下，但它的剛性不及金屬。抗拉強度接近于屈服強度，比ABS高一倍多。對沖擊、應力振動的吸收能力強，沖擊強度比一般塑料高了許多，并優于縮醛樹脂。

     2.耐疲勞性能突出，制件經多次反復屈折仍能保持原有機械強度。常見的自動扶梯扶手、新型的自行車塑料輪圈等周期性疲勞作用極明顯的場合經常應用PA。

     3.軟化點高，耐熱(如尼龍46等,高結晶性尼龍的熱變形溫度高,可在150度下長期使用.PA66經過玻璃纖維增強以后,其熱變形溫度達到250度以上)。

     4.表面光滑，摩擦系數小，耐磨。作活動機械構件時有自潤滑性，噪聲低，在摩擦作用不太高時可不加潤滑劑使用；如果確實需要用潤滑劑以減輕摩擦或幫助散熱，則水油、油脂等都可選擇。從而,做為傳動部件其使用壽命長.

     5.耐腐蝕，十分耐堿和大多數鹽液，還耐弱酸、機油、汽油，耐芳烴類化合物和一般溶劑，對芳香族化合物呈惰性，但不耐強酸和氧化劑。能抵御汽油、油、脂肪、酒精、弱堿等的侵蝕和有很好的抗老化能力。可作潤滑油、燃料等的包裝材料。

     6.有自熄性，無毒，無臭，耐候性好,對生物侵蝕呈惰性，有良好的抗菌、抗霉能力。

     7.有優良的電氣性能。電絕緣性好,尼龍的體積電阻很高,耐擊穿電壓高,在干燥環境下，可作工頻絕緣材料，即使在高濕環境下仍具有較好的電絕緣性。

     8.制件重量輕、易染色、易成型。因有較低的熔融粘度，能快速流動。易于充模，充模后凝固點高，能快速定型，故成型周期短，生產效率高。

     PA性能的主要缺點；1.易吸水。吸水性大，飽和水可以達到3%以上.2.耐光性較差。。

     3.注塑技術要求較嚴：

     4.會吸收水、醇而溶脹，不耐強酸及氧化劑，不能作耐酸材料使用。

     用途尼龍主要用于汽車工業,電氣電子工業,交通運輸業,機械制造工業,電線電纜通訊業,薄膜及日常用品.制造各種軸承,齒輪,圓齒輪、凸輪、傘齒輪、輸油管,儲油器,保護罩,支撐架,車輪罩蓋,導流板,風扇,空氣過濾器外殼,散熱器水室,制動管,發動機罩,車門把手.軸承、齒輪、滑輪泵葉輪、葉片、高壓密封圈、墊、閥座、襯套、輸油管、貯油器、繩索、傳動帶、砂輪膠粘劑、電池箱、電器線圈、電纜接頭各種滾子、滑輪、泵葉輪、風扇葉片、蝸輪、推進器、螺釘、螺母、耐油密封墊片、耐油容器、外殼、軟管、電纜護套、剪切機、滑輪套、牛頭刨床滑塊、、電磁分配閥座、冷陳設備、襯墊、軸承保持架、汽車和拖拉機上各種輸油管、活塞、繩索、傳動皮帶，紡織機械工業設備零霧料，以及日用品和包裝薄膜等。
